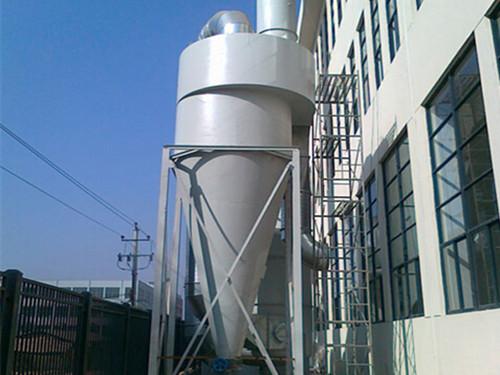

XZZ型旋風除塵器

一、概述
　　XZZ型系列旋風除塵器曾榮獲一九八三年度上海市重大科技成果獎，并于一九八四年被城鄉建設環境保護部選入全國環保科技成果匯編中（證書編號1252），是為O鍋爐煙氣除塵而O新設計的一種新型O旋風除塵器。
　　XZZ型系列旋風除塵器經全國統一測試評定，其技術性能處于領先地位，除塵效率手屈一指，已被城鄉建設環境保護部和機械工業部推薦定為全國機燒層燃工業鍋爐配套用的十一種旋風除塵器之一。
　　XZZ型系列旋風除塵器具有：結構簡單新穎、O中阻、負荷適應性強、運行穩定可靠、鋼耗小、占地面積省、管理維護方便、造價低等特點。
　　XZZ型系列旋風除塵器可單體使用外，亦可多筒組合，由一共同的進出所母管聯接，滿足任何煙氣量的處理。每臺除塵器的單體都有有四部分：本體、蝸殼、芯管和具有性能良好的密封收塵裝置。根據安裝位置不同，XZZ型系列旋風除塵器有四種結構，即按除塵器進口方向，分左旋和右旋兩種。根據用戶的不同需要，分有灰斗的A型和灰箱的B型兩種。

二、用途
　　XZZ型系列旋風除塵器主要用于機燒層燃熱水或蒸汽鍋爐；XZZ型系列旋風除塵器同樣適用于其他工業除塵上的需要。
三、構造特點
　　1、設計了直通型旁室，能有效地消除上灰環現象，且不易堵塞。
　　2、設計了接近直筒形的錐體結構，消除了下灰環的形成，避免了局部磨損中粗顆粒粉塵的反彈現象，提高了使用壽命和除塵效率。
　　3、設計了能有效地阻止下部粉塵二次飛揚的裝置，是O首創的獨特形式。
四、工作原理
　　含塵氣流經收縮形進口切向進入除塵器蝸殼時，由上向下作螺旋形旋轉運動，塵粒在離心力的作用下被拋向器壁，并沿器壁下旋，進入特殊結構的密封收塵裝置內；凈化后的氣體由下向上作內螺旋形旋轉經芯管排出。

五、使用說明
　　1、在鍋爐運行前應先檢查收灰裝置（灰箱或灰斗）密封是否良好，密封后運行。在鍋爐滿負荷運行時可依照收集灰塵的量決定排灰間隔時間，一般可每8小時排灰一次。排灰時必須將引風機停轉后再開啟排灰口；排灰后，將排灰口重新蓋嚴后，再開動引風機轉入正常運行。
　　2、除塵器在負壓吸入式運行時要求嚴密不漏風，尤其是收塵裝置，切忌漏風，以免影響除塵效率。
　　3、除塵器在除塵系統中的聯接方式一般采用負壓吸入式，可以減少塵粒對引風機的磨損，如設計要求或其它原因亦可采用正壓壓出式。
　　4、對寒冷地區，特別是間歇性使用的鍋爐，當除塵器安裝在室外時，應對除塵器采取保溫措施。對蒸發量小于1噸/時的小型鍋爐，并配有預熱水箱時，應注意排煙溫度不宜過低，以免結露造成除塵器積灰堵塞。
　　5、XZZ-III/T型旋風除塵器因內壁涂有耐磨涂料，切忌敲打除塵器，以免涂料層脫落。
推薦用于鍋爐煙氣除塵的除塵器規格性能表
