發布日期：2018-01-09 17:03

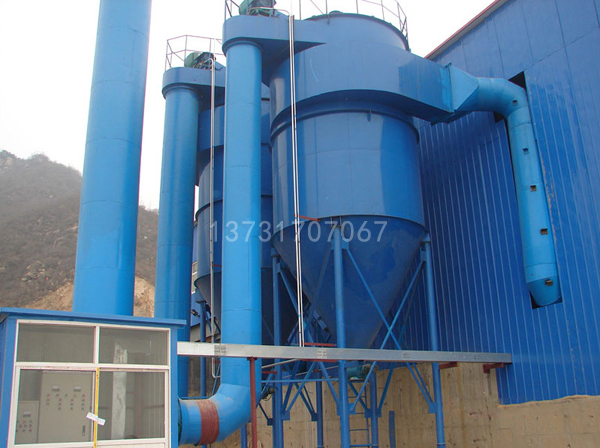

我公司為山東維坊膨潤土廠雷蒙磨機配套生產的ZC72-3機械回轉反吹布袋除塵器于2017年12月5日交付使用，除塵器運行效果可以滿足雷蒙磨機的廢氣排放和粉塵的回收，具有很大的經濟和環保價值。膨潤土雷蒙磨機改造為磨粉加燃燒爐烘干物料，減少了原料的晾曬時間，提高了膨潤土的生產效率。ZC型回轉反吹扁袋式除塵器在膨潤土廠雷蒙磨機上的應用已得到廣泛應用，可以提高雷蒙磨機的產量，物料100%全部回收。
ZC型回轉反吹扁袋式除塵器結構及工作原理
該設備結構見圖http://www.kqdz.com.cn/product/2105.html，它由以下四部分組成：
1、上箱體
包括除塵器蓋、旋臂揭蓋裝置、清潔室、換袋人孔、觀察孔、出氣口。
2、中箱體

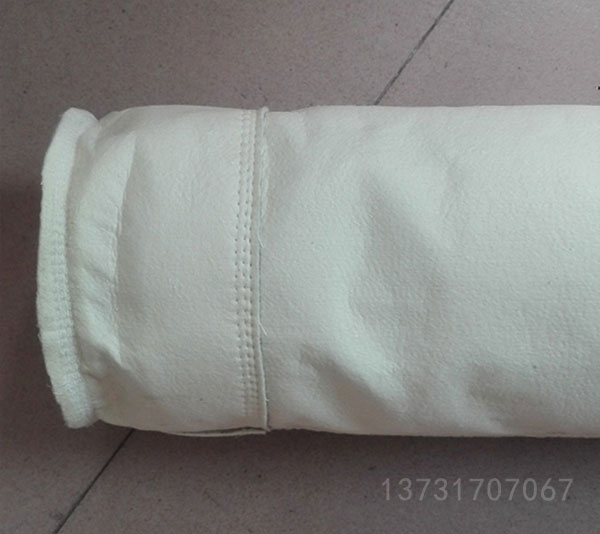

包括花孔板、濾袋、除塵骨架、濾袋導口、過濾室筒體、過氣口、人孔門。
3、下箱體
包括定位支承架、灰斗、星型卸料器、支座。
4、反吹風清灰系統
包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。
反吹風旋臂由置于頂蓋上的減速器驅動，反吹風機落地安裝，通過中心管與旋臂連接。
該除塵器工作原理如下：
除塵器殼體按旋風除塵器流線型設計，能起局部旋轉作用，預分離粗顆粒粉塵。含塵氣體由切向進入袋室上部空間，較大粒徑的粉塵在離心力作用下沿筒壁落入灰斗，小粒徑的粉塵經過濾室與梯形扁袋間的空隙被截留。氣體透過除塵布袋被凈化后經花孔板上面的濾袋導口匯集于清潔室，由風機吸出并排入大氣。隨著過濾過程的進行，濾袋壓力損失逐漸增加達到一給定值，該型除塵器普遍以壓力損失為給定信號，自動控制回轉反吹清灰，并依進口氣體含塵濃度，自動調整清灰周期。因此，當壓力損失達到反吹清灰控制的阻力上限值時，由差壓變送器發出訊號，自動開啟反吹清灰機構，反吹氣體由旋臂上噴吹入濾袋導口，對每個濾袋輪流分圈反吹清灰，吹落除塵濾袋上附著的粉塵。由于梯形扁袋振幅大，只需反吹氣流的一次振擊便可抖落粉塵，這有利于提高濾袋壽命。
反吹風清灰系統
當濾袋的阻力下降到控制下限值時，反吹機構停止工作。該除塵器所用的反吹氣源為本身裝設的一臺反吹風機供給，不受使用場地氣源條件的限制，克服了壓縮空氣脈沖清灰的缺點。
（1）反吹風控制系統見圖。（取壓裝置——壓差變送器——電位差計——離心風機與減速機）它采用固定阻力控制方式，以除塵器阻力作為訊號控制反吹風機構自動啟閉工作。取壓管設在除塵器進氣口及排氣口上。XWDL-102型電位計能自記自控。對于間斷工作的使用場合也可采用U型壓力計指示、手控反吹或采用定時反吹清灰控制方式。
（2）當反吹風機的吸入口與大氣相通，反吹氣量便成為系統的一種可能漏風因素，減少了有效處理風量，且在高溫工況條件下比較容易引起結露現象。
（3）當反吹風機的吸入口與袋式除塵器的清潔室相通，反吹風系統成一回路，消除了漏風因素和結露危險，但不能利用清潔室負壓，所選用風機風壓即為反吹實際需要壓力。
