袋式除塵器在工業生產中發揮著至關重要的作用，可以有效減少生產過程中產生的粉塵和有害氣體所造成的污染。然而,除塵器在使用過程中除塵布袋可能會出現機械損壞和化學腐蝕等問題，從而影響其除塵效率。根據多年經驗將重點分析和列出導致除塵濾袋損壞的因素：
一、機械損傷
除塵布袋的機械破壞主要表現為過濾材料無紡層的破壞和剝離。這種現象主要是由氣體分布不均造成的，由于含塵氣體進入除塵器，渦旋的氣流會對除塵濾袋表面造成沖刷，長期下來就會對除塵布袋的布層造成損害。除塵布袋更換過程中，如果濾袋安裝方法不當,也會在使用過程中對濾袋布層的外表面造成持續摩擦和損壞。
另外,噴吹管的安裝不當，特別是如果沒有垂直安裝，可能會在出口30-40厘米處造成損害，從而降低除塵器的過濾性能。

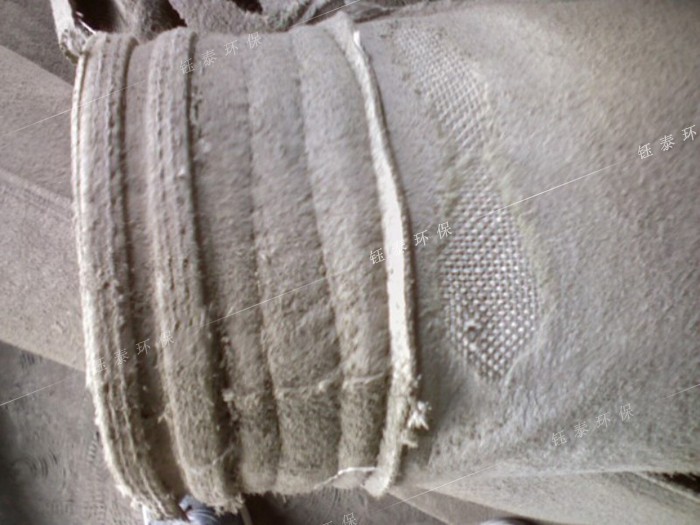

機械損壞的具體區域包括袋子的袋口、袋身和袋底：
1.袋口的損壞發生在袋口30-40厘米的位置，主要是由于脈沖噴吹導致過濾材料底部面層的分離。這一問題主要是由于噴吹管歪斜，噴吹壓力過大，花板變形造成的。在除塵濾袋安裝過程中，確保高質量的安裝是至關重要的。
2.袋體損傷:除塵布袋間隙小的話有與除塵設備外殼接觸的地方，在脈沖噴吹時布袋劇烈抖動的過程中經常摩擦，造成袋體損傷，主要特點是明顯的磨損痕跡。在安裝過程中，必須確保除塵濾袋符合設備的規格和尺寸。
3.底部損壞:濾袋底部損壞的主要原因是長期磨損。濾袋安裝在除塵器中出現這種情況的原因是，濾袋的底部尺寸較小,或購買的濾袋太長，導致袋籠不能支撐起濾袋的底部。除塵器在過濾和頻繁的清灰過程中導致底部的損壞，或未能及時清理布袋除塵器灰斗內的積灰導致除塵器灰斗中的灰塵堆積過多，導致除塵布袋底部磨損。

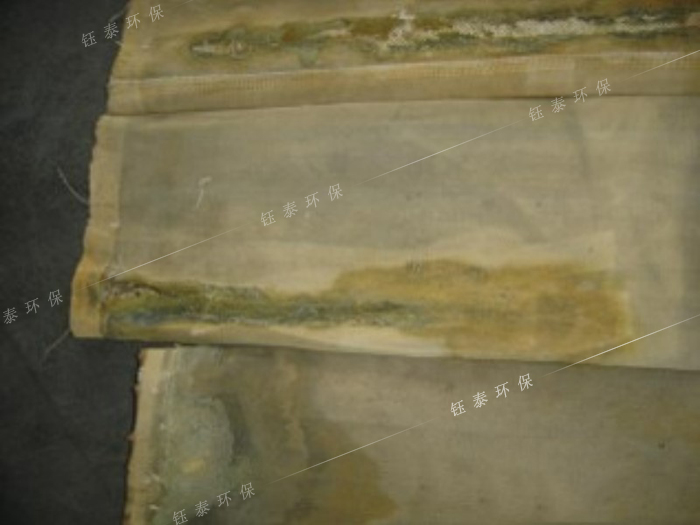

二、化學腐蝕
除塵濾袋的化學腐蝕直接影響除塵器的過濾功能。當煙氣含有堿、酸、水解和氧化劑等腐蝕性化學物質時，除塵濾袋的過濾能力會受到影響，導致除塵器過濾性能下降，無法有效去除污染物。
1.堿腐蝕。在化工生產過程中,包括鈉鹽和銨鹽等物質在內的袋塵除塵過程中，堿腐蝕是經常發生的。化學生產通常涉及使用氨水、碳酸鈉和氯化鈉，它們釋放出堿性氣體。
2.酸腐蝕。高溫袋除塵過程中經常發生酸性腐蝕，主要原因是硫氧化物。高硫煤是燃煤發電廠除塵系統的主要原料。生產過程中產生的煙塵氣體含有高濃度的硫氧化物。在高溫條件下，硫氧化物很容易分解成硫酸。當氣體通過除塵濾袋時，會腐蝕除塵濾袋并破壞其成分。
3.水解腐蝕。水解腐蝕可發生在高溫、化學暴露和濕度條件下。水解腐蝕的跡象包括煙色變得混濁，濾袋強度明顯降低，易撕裂。在水解腐蝕發生后，PPS纖維和聚丙烯酸腈共聚物通常被用來代替被腐蝕的纖維。
4.氧化腐蝕。含塵氣體含有一定量的氧化劑，當氧化劑隨氣流通過除塵布袋時，會腐蝕除塵布袋，特別是pps型除塵器。腐蝕PPS除塵器的主要氧化劑包括氧、臭氧、氧化氮和濃硫酸。氧化腐蝕后，PPS纖維的顏色發生變化，變得脆性，外觀無明顯差異，但強度嚴重受損。長期的氧化腐蝕不僅縮短了除塵布袋的壽命，而且降低了除塵器的過濾效果。

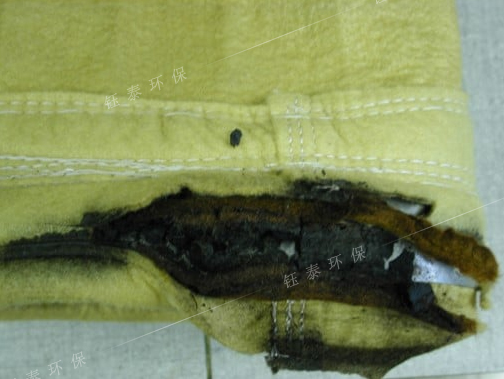

三、高溫燒毀
在高溫條件下，濾袋出現明顯的收縮、嚴重的硬化，在極端情況下，濾袋的表面結構可能被破壞。這主要是由于溫度超過除塵布袋的使用溫度范圍，導致其表面結構損壞。高溫燒毀的具體條件包括高溫煙氣和高溫微粒。
總之，機械損傷和化學腐蝕對袋式除塵器的除塵效率有不同程度的影響，甚至使除塵器失去除塵性能。因此，在除塵布袋的安裝和維護過程中，必須嚴格遵守操作程序，以確保其長期良好的狀況和有效的除塵功能。
